Webhook을 이용한 Blue-Green 배포 구현



---

시작하기전

GitLab webhook과 Docker Registry가 필수로 구현되어 있어야합니다.



https://jwinjection.tistory.com/286

Jenkins | GitLab webhook설정



https://jwinjection.tistory.com/288

Docker | 자체 Docker Registry 생성하기



---

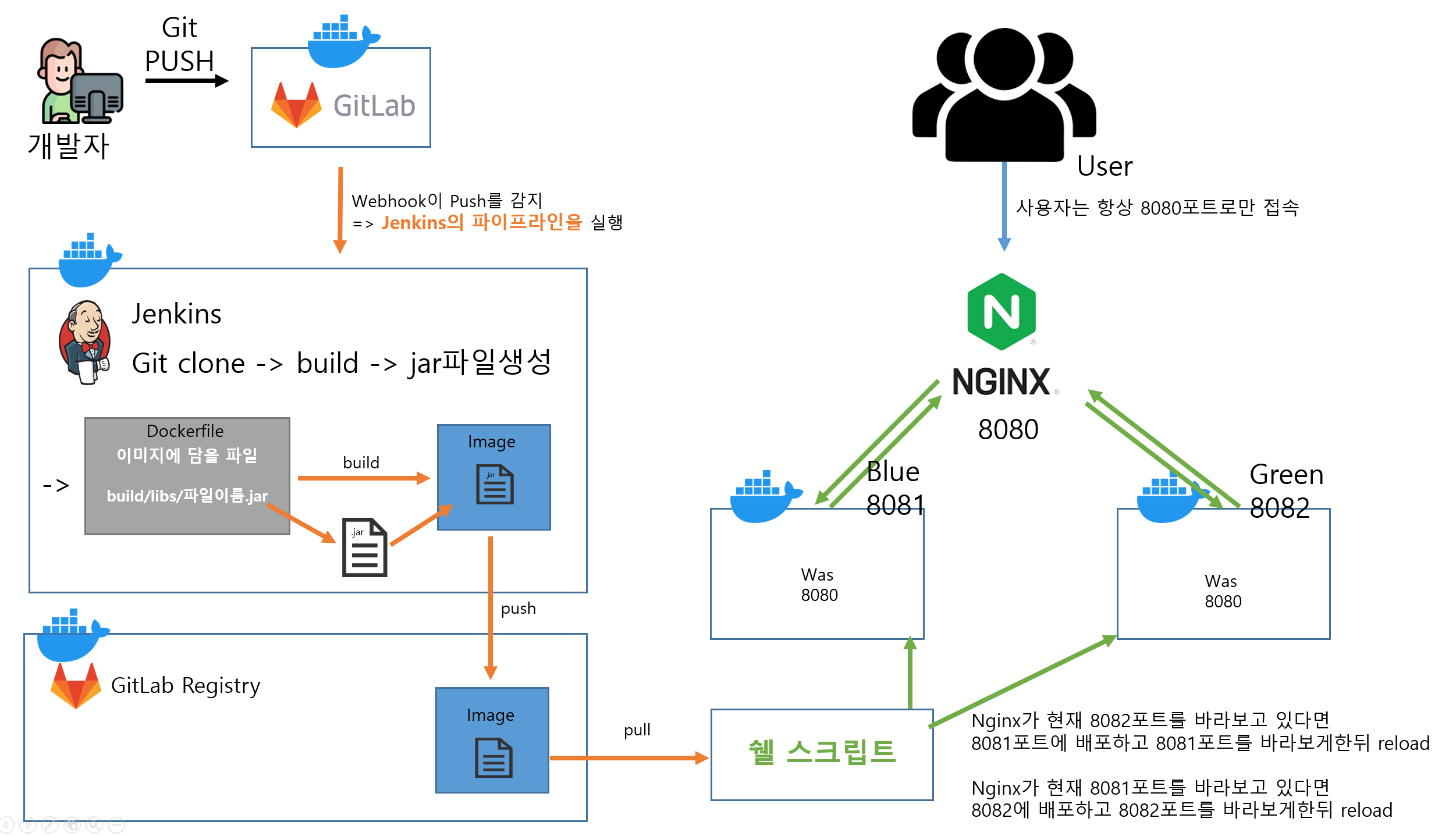

1. 전체 구조







---

2. Jenkins 파이프라인

Jenkins웹에서 아래 빨간네모 부분에 적는 내용입니다.

Dash > 자신의 파이프라인 > Configuration > General 탭으로들어가 스크롤하다보면 아래쪽에 위치합니다.

파이프 라인 스크립트내용

파이프라인은 제일 마지막단계에서 다시 하도록 하겠습니다.

일단은 대강 어떤 흐름인지 쓱 봐주세요.

pipeline {
    agent any
    environment {
        LOCAL_REGISTRY = 'localhost:5000/이미지명'  // Docker 레지스트리 주소
    }
    stages {
        stage('Git Clone'){
            steps {
                git branch: 'main', credentialsId: '자신의 credentialsid', url: 'gitlab git프로젝트 url.git'
                sh 'chmod +x gradlew' // 클론 후 실행 권한 부여
            }
            post {
                failure {
                  echo 'Repository clone failure !'
                }
                success {
                  echo 'Repository clone success !'
                }
            }
        }
        stage('Build') {
            steps {
                sh './gradlew build -x test'
            }
        }
        stage('Build Docker Image') {
            steps {
                script {
                    // Docker 이미지를 빌드하여 로컬 레지스트리에 태그
                    sh 'docker build -t $LOCAL_REGISTRY:latest .'
                }
            }
        }
        stage('Push Docker Image') {
            steps {
                script {
                    // Docker 이미지를 로컬 레지스트리에 푸시
                    sh 'docker push $LOCAL_REGISTRY:latest'
                }
            }
            post {
                success {
                    echo 'Docker image pushed successfully!'
                }
                failure {
                    error 'Failed to push Docker image. Stopping pipeline.'
                }
            }
        }
        stage('Deploy to Server') {
            steps {
                script {
                    // SSH를 통해 호스트 서버에서 배포 스크립트 실행
                    sshagent(credentials: ['자신의 ssh credential명']) {
                        sh 'ssh -o StrictHostKeyChecking=no -v 자신의 username@주소 "sudo -n /opt/프로젝트명/deploy-script.sh"'
                    }
                }
            }
        }
    }
}



이번 포스트는 위 파이프라인 중간부분인 Build docker image 부터의 내용을 다룹니다.

제 webhook 포스팅을 보고 따라하시면 그 윗쪽부분까지는 구현이 다 됩니다.



아무튼

위 파이프라인 스크립트 내에서 사용되는 dockerfile이나 yml, 쉘스트립트파일 등

필요한 내용들을 싹다 만들어놓고



위 파이프라인을 저장하면 CICD구현 끝입니다.



그럼 지금부터 필요한 파일들을 먼저 작성해보겠습니다.





---

3. blue-green배포

배포전략은 blue green 방식을 사용하겠습니다.

먼저 호스트 리눅스 환경에서 작업을 시작합니다.

---

1) 디렉토리 구조

/opt/
  your-project/
    │
    ├── blue/
    │   └── docker-compose.8081.yml
    │
    ├── green/
    │   └── docker-compose.8082.yml
    │
    ├── Dockerfile
    │
    └── deploy-script.sh



opt 폴더로 이동합니다.

cd /opt



자신의 프로젝트를 clone합니다.

clone 프로젝트git주소.git





그리고 자신의 프로젝트 폴더안에

위의 디렉토리 구조와 같이 폴더와 파일들을 생성할 것입니다.



---

2) Dockerfile 작성

clone이 완료됐다면 자신의 프로젝트폴더 안으로 들어옵니다.

cd myproject



프로젝트 폴더안에서 Dockerfile 파일을 생성합니다.

vi Dockerfile

# 1. Base Image
FROM openjdk:자기버전-jdk-slim

# 2. Volume (optional, but can be useful for temporary files)
VOLUME /tmp

# 3. Copy the JAR file
COPY build/libs/jar파일이름.jar 앱이름.jar

# 4. Specify the entry point
ENTRYPOINT ["java", "-jar", "/앱이름.jar"]



도커파일 설명

1. Base Image



FROM openjdk:자기버전-jdk-slim

• FROM: Dockerfile에서 **기본 이미지(Base Image)**를 설정합니다.
• 이 예시에서는 openjdk:자기버전-jdk-slim 이미지를 사용하고 있습니다. openjdk는 Java 개발 환경을 포함한 이미지를 제공하는 공식 Docker 이미지입니다.
  • 자기버전: 실제로 사용할 Java 버전(예: openjdk:11-jdk-slim, openjdk:8-jdk-slim)을 여기에 지정해야 합니다.
  • -jdk-slim: "slim"은 경량화된 버전으로, 필요 없는 의존성이나 패키지를 제거하여 이미지를 더 작게 만듭니다. 따라서 Java 런타임 환경을 사용할 수 있지만, 불필요한 파일들은 제외하여 효율적인 이미지를 생성할 수 있습니다.

이 줄은 이미지의 기본 환경을 설정하며, 이후의 명령들은 이 이미지를 기준으로 실행됩니다.

2. Volume (optional, but can be useful for temporary files)

VOLUME /tmp

• VOLUME: 이 명령은 호스트와 컨테이너 간에 데이터를 공유할 수 있는 볼륨을 설정합니다.
• **/tmp**는 컨테이너의 임시 디렉토리로, 주로 임시 파일을 저장하는데 사용됩니다.
• Optional: VOLUME 명령어는 선택사항입니다. 임시 파일을 외부에서 저장할 필요가 없으면 이 명령어는 생략해도 됩니다. 하지만 컨테이너 종료 후에도 데이터를 유지해야 하는 경우 유용하게 사용될 수 있습니다.
  • 예를 들어, /tmp 디렉토리에 저장된 파일들은 컨테이너가 종료되더라도 호스트의 디스크에 남아 있을 수 있습니다.

3. Copy the JAR file

COPY build/libs/jar파일이름.jar 앱이름.jar

• COPY: 이 명령은 로컬 시스템에서 컨테이너로 파일을 복사하는 역할을 합니다.
  • build/libs/jar파일이름.jar: 로컬 경로에서 복사할 파일을 지정합니다. 예를 들어, build/libs/myapp.jar와 같이 build 폴더 내의 libs 디렉토리에서 빌드된 JAR 파일을 의미합니다.
  • 앱이름.jar: 컨테이너 내부 경로로 복사한 파일을 지정합니다. 컨테이너에서 이 파일은 **/앱이름.jar**로 저장되어 실행됩니다.

이 줄은 애플리케이션의 JAR 파일을 컨테이너로 복사하여, 컨테이너 내에서 실행할 수 있도록 준비하는 역할을 합니다.

4. Specify the entry point

ENTRYPOINT ["java", "-jar", "/앱이름.jar"]

• ENTRYPOINT: 이 명령은 컨테이너가 시작될 때 실행할 명령을 지정합니다. 여기서는 Java 애플리케이션을 실행하도록 설정하고 있습니다.
  • java: Java 명령어를 사용해 Java 애플리케이션을 실행합니다.
  • -jar: -jar 옵션은 Java의 JAR 파일 실행을 의미합니다.
  • /앱이름.jar: 컨테이너 내부에서 실행할 JAR 파일의 경로입니다. 앞에서 COPY 명령어로 복사된 JAR 파일을 실행하도록 설정합니다.

ENTRYPOINT는 컨테이너가 시작될 때마다 실행되는 명령이기 때문에, 이 명령어는 애플리케이션을 실행하기 위한 기본 명령어로 설정됩니다.



여기서  jar파일이름.jar 은 jenkins 컨테이너로 들어가서 아래 명령어로 확인할 수 있습니다.

plain이 붙지 않은 파일명을 사용하세요.

sudo docker exec -it jenkins /bin/bash

cd /var/jenkins_home/workspace/자신의프로젝트/build/libs



예시

FROM openjdk:17-jdk-slim
VOLUME /tmp
COPY build/libs/TryCatchBackEnd-0.0.1-SNAPSHOT.jar trycatch_backend.jar
ENTRYPOINT ["java", "-jar", "/trycatch_backend.jar"]



---

3) docker-compose.yml 생성

이번엔 프로젝트 폴더안에 blue랑 green 이라는 폴더를 만듭니다.

아래 명령어를 입력하면 두개의 폴더를 한번에 생성합니다.

mkdir blue green

---

docker-compose를 blue폴더랑 green폴더에 각각 생성합니다

blue

vi ./blue/docker-compose.8081.yml

version: '3.1'

services:
  api:
    image: localhost:5000/이미지명:latest  # 로컬 레지스트리에서 이미지를 가져옵니다.
    container_name: 컨테이너명                    # 컨테이너 이름
    environment:
      - TZ=Asia/Seoul
      - LANG=ko_KR.UTF-8
      - HTTP_PORT=8081
    ports:
      - '8081:8080'



예시

version: '3.1'

services:
  api:
    image: localhost:5000/trycatch_backend:latest  # 로컬 레지스트리에서 이미지를 가져옵니다.
    container_name: trycatch-blue                   # 컨테이너 이름
    environment:
      - TZ=Asia/Seoul
      - LANG=ko_KR.UTF-8
      - HTTP_PORT=8081
    ports:
      - '8081:8080'  # 8081 포트를 매핑

---

green

vi ./green/docker-compose.8081.yml

version: '3.1'

services:
  api:
    image: localhost:5000/이미지명:latest  # 로컬 레지스트리에서 이미지를 가져옵니다.
    container_name: 컨테이너명                    # 컨테이너 이름
    environment:
      - TZ=Asia/Seoul
      - LANG=ko_KR.UTF-8
      - HTTP_PORT=8082
    ports:
      - '8082:8080'



예시

version: '3.1'

services:
  api:
    image: localhost:5000/trycatch_backend:latest  # 로컬 레지스트리에서 이미지를 가져옵니다.
    container_name: trycatch-green                   # 컨테이너 이름
    environment:
      - TZ=Asia/Seoul
      - LANG=ko_KR.UTF-8
      - HTTP_PORT=8082
    ports:
      - '8082:8080'  # 8082 포트를 매핑



---

4) deploy-script.sh 작성

vi deploy-script.sh

#!/bin/bash

# 0. Docker Compose 파일에서 새로운 이미지를 Pull
sudo docker compose -p blue-8081 -f /opt/프로젝트폴더/blue/docker-compose.8081.yml pull
sudo docker compose -p green-8082 -f /opt/프로젝트폴더/green/docker-compose.8082.yml pull

# 1. 현재 실행 중인 컨테이너 확인
EXIST_BLUE=$(sudo docker compose -p blue-8081 -f /opt/프로젝트폴더/blue/docker-compose.8081.yml ps | grep Up)

if [ -z "$EXIST_BLUE" ]; then
    echo "blue(8081) 컨테이너 실행"
    sudo docker compose -p blue-8081 -f /opt/프로젝트폴더/blue/docker-compose.8081.yml up -d --force-recreate
    BEFORE_COLOR="green"
    AFTER_COLOR="blue"
    BEFORE_PORT=8082
    AFTER_PORT=8081
else
    echo "green(8082) 컨테이너 실행"
    sudo docker compose -p green-8082 -f /opt/프로젝트폴더/green/docker-compose.8082.yml up -d --force-recreate
    BEFORE_COLOR="blue"
    AFTER_COLOR="green"
    BEFORE_PORT=8081
    AFTER_PORT=8082
fi

echo "${AFTER_COLOR} 서버 실행 완료 (포트: ${AFTER_PORT})"

# 2. 새로운 서버의 Health Check
for cnt in `seq 1 10`;
do
    echo "서버 응답 확인 중... (${cnt}/10)"
    UP=$(curl -s http://127.0.0.1:${AFTER_PORT}/api/health-check)
    if [ "${UP}" != "OK" ]; then
        sleep 10
        continue
    else
        break
    fi
done

if [ $cnt -eq 10 ]; then
    echo "서버에 문제가 발생했습니다."
    exit 1
fi

# 3. NGINX 설정 파일 업데이트 및 리로드
sudo sed -i "s/${BEFORE_PORT}/${AFTER_PORT}/" /etc/nginx/conf.d/service-url.inc
sudo nginx -s reload
echo "배포 완료!"

# 4. 이전 서버 중지
echo "${BEFORE_COLOR} 서버 중지 (포트: ${BEFORE_PORT})"
sudo docker compose -p ${BEFORE_COLOR}-${BEFORE_PORT} -f /opt/프로젝트폴더/${BEFORE_COLOR}/docker-compose.${BEFORE_PORT}.yml down

# 5. 사용하지 않는 Docker 이미지 정리
sudo docker image prune -f

sudo chmod +x /opt/프로젝트/deploy-script.sh



---

5) nginx 설정

nginx설치여부

아래 명령어를 통해 설치여부를 확인할 수 있으며, 설치안돼있으면 nginx를 설치해야합니다.

sudo systemctl status nginx



nginx설치

sudo apt update
sudo apt install nginx
sudo systemctl start nginx
sudo systemctl start nginx



nginx폴더로 이동

cd /etc/nginx



nginx default 파일 수정

nginx.conf파일에 nginx default 파일을 include하는 구문이 있습니다.

그래서 nginx.conf파일은 건들지 않고 default파일만 수정하면됩니다.

sudo vim /etc/nginx/sites-enabled/default

server {
        listen 8080 default_server;
        listen [::]:8080 default_server;

        root /var/www/html;

        # Add index.php to the list if you are using PHP
        index index.html index.htm index.nginx-debian.html;

        server_name _;

        include /etc/nginx/conf.d/service-url.inc;

        location / {
                # First attempt to serve request as file, then
                # as directory, then fall back to displaying a 404.
                try_files $uri $uri/ =404;
        }

         location /api {
                proxy_pass $service_url;
                proxy_http_version 1.1;
                proxy_set_header Upgrade $http_upgrade;
                proxy_set_header Connection "upgrade";
                proxy_set_header Host $host;
                proxy_set_header X-Real-IP $remote_addr;
                proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
                proxy_set_header X-Forwarded-Proto $scheme;
                proxy_read_timeout 20m;
        }
}



service-url.inc 파일 추가

sudo vi /etc/nginx/conf.d/service-url.inc

아래와 같이 작성합니다.

set $service_url http://127.0.0.1:8081;



이 service_url이 파라미터 역할이 되어  nginx.conf 파일의 $service_url 자리에 전달되게 됩니다.

그래서 service-rul.inc에 있는 포트 번호만 스크립트를 통해 변경함으로써 CICD가 진행되게 됩니다.



nginx 리로드

nginx를 리로드 해줍니다.

sudo nginx -s reload



---

6) ssh agent 설정

Jenkins웹에 접속합니다.

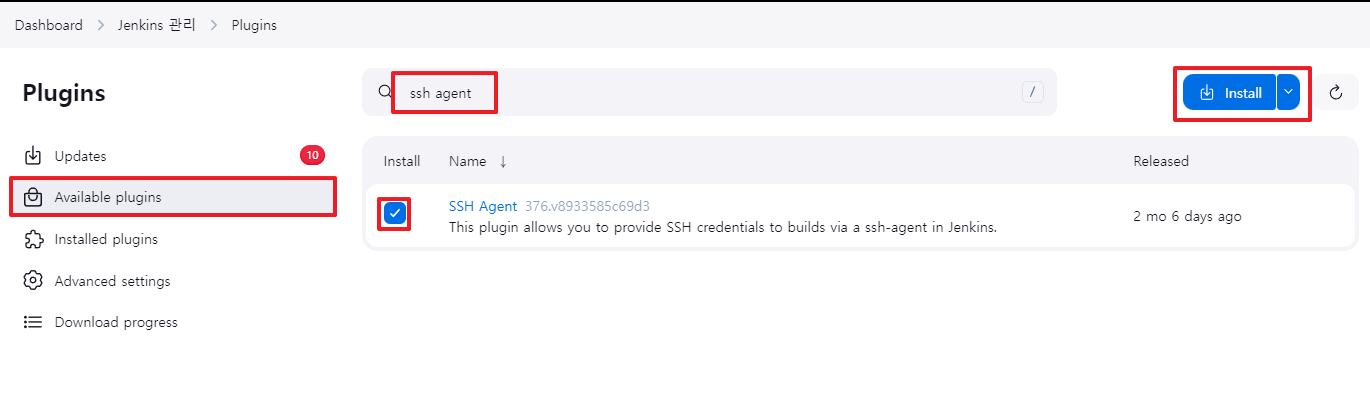

Dashboard > Jenkins관리 > Plugins > Available plugins에서

ssh agent 를 검색하여 설치합니다.

설치완료

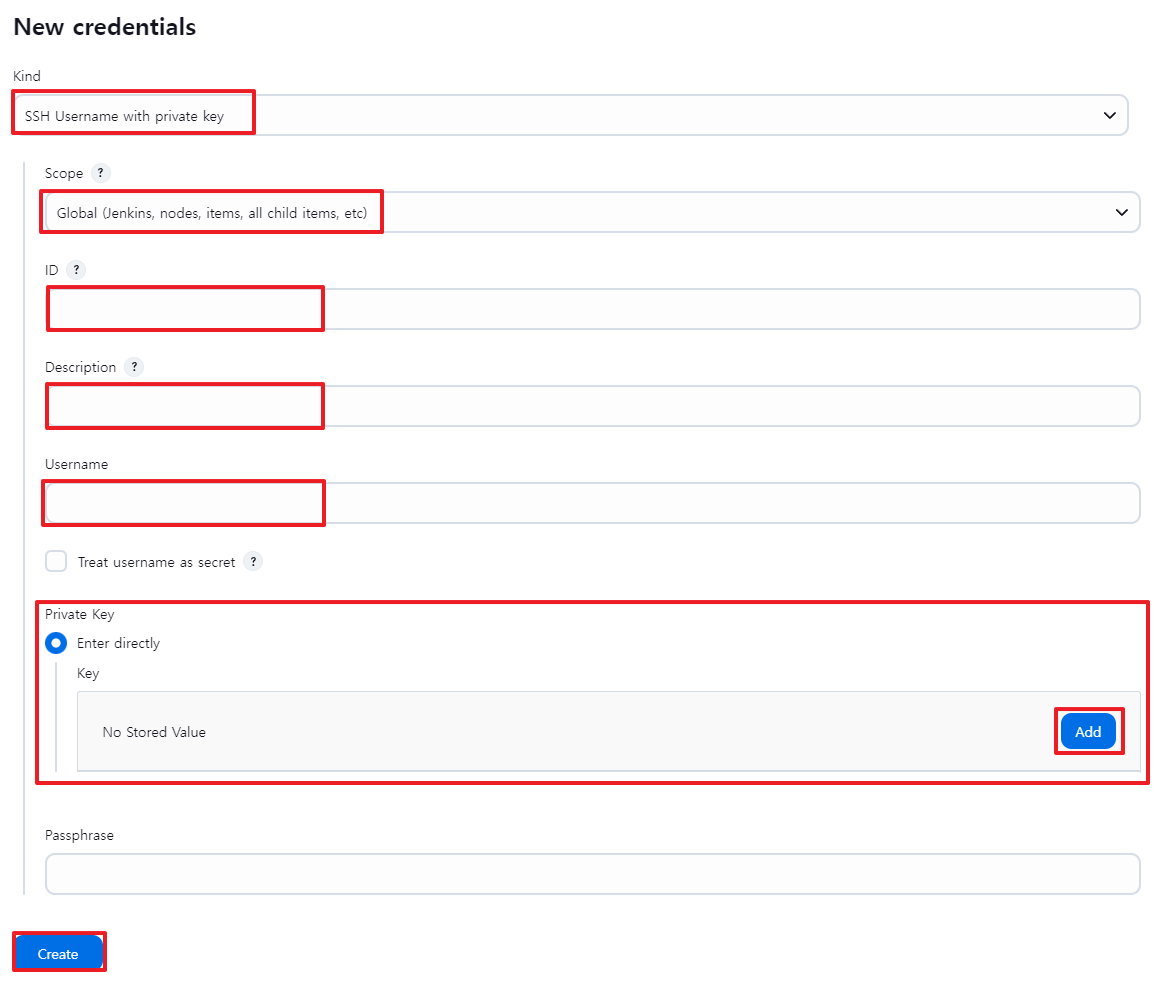

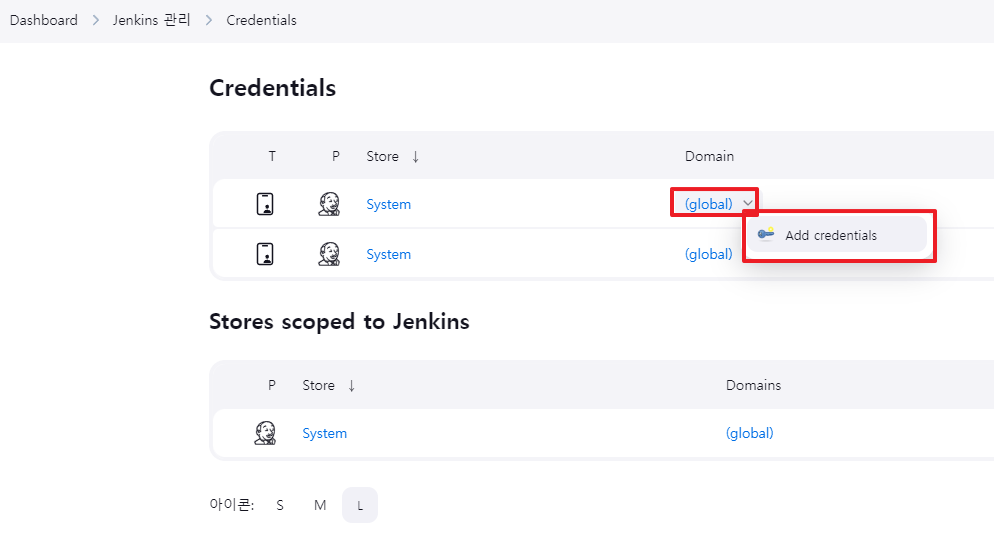

Dashboard > Jenkins 관리 > Credentials 에 들어가 아무 (global)이나 옆을 눌러서 Add credentials 버튼을 눌러줍니다.





Kind : SSH Username with private key를 선택합니다

Scope : Global을 선택합니다

ID : my-ssh-credentials (원하는대로 입력합니다)

Description : ssh connect (원하는대로 입력합니다)

Username : 리눅스 접속할때 사용하는 계정이름을 작성합니다.

Private Key : Add 버튼을 눌러 private key를 붙여넣습니다. private key 찾는법은 바로아래에서 알려드리겠습니다.

---

private key찾는법

기본적으로 SSH키는 사용자의 ~/.ssh/ 디렉토리에 저장됩니다.

개인키 파일은 보통 id_rsa 또는 id_ed25519 등의 이름을 가지고 있습니다.

cd ~/.ssh/

cat id_rsa

안에 내용을 싹다( ---- begin ---  --- end  ---이런것까지 싹다) 복사해서 위 private key에 붙여넣습니다.



없으면 만들면됩니다.

https://jwinjection.tistory.com/291

Ubuntu | SSH Key 접속 설정



---



7) 파이프라인 수정

jenkins웹으로 이동하여 해당 부분을 자신의 정보에 맞게 수정합니다.

pipeline {
    agent any
    environment {
        LOCAL_REGISTRY = 'localhost:5000/이미지명'  // Docker 레지스트리 주소
    }
    stages {
        stage('Git Clone'){
            steps {
                git branch: 'main', credentialsId: '자신의 credentialsid', url: 'gitlab git프로젝트 url.git'
                sh 'chmod +x gradlew' // 클론 후 실행 권한 부여
            }
            post {
                failure {
                  echo 'Repository clone failure !'
                }
                success {
                  echo 'Repository clone success !'
                }
            }
        }
        stage('Build') {
            steps {
                sh './gradlew build -x test'
            }
        }
        stage('Build Docker Image') {
            steps {
                script {
                    // Docker 이미지를 빌드하여 로컬 레지스트리에 태그
                    sh 'docker build -t $LOCAL_REGISTRY:latest .'
                }
            }
        }
        stage('Push Docker Image') {
            steps {
                script {
                    // Docker 이미지를 로컬 레지스트리에 푸시
                    sh 'docker push $LOCAL_REGISTRY:latest'
                }
            }
            post {
                success {
                    echo 'Docker image pushed successfully!'
                }
                failure {
                    error 'Failed to push Docker image. Stopping pipeline.'
                }
            }
        }
        stage('Deploy to Server') {
            steps {
                script {
                    // SSH를 통해 호스트 서버에서 배포 스크립트 실행
                    sshagent(credentials: ['자신의 ssh credential명']) {
                        sh 'ssh -o StrictHostKeyChecking=no -v 자신의 username@주소 "sudo -n /opt/프로젝트명/deploy-script.sh"'
                    }
                }
            }
        }
    }
}

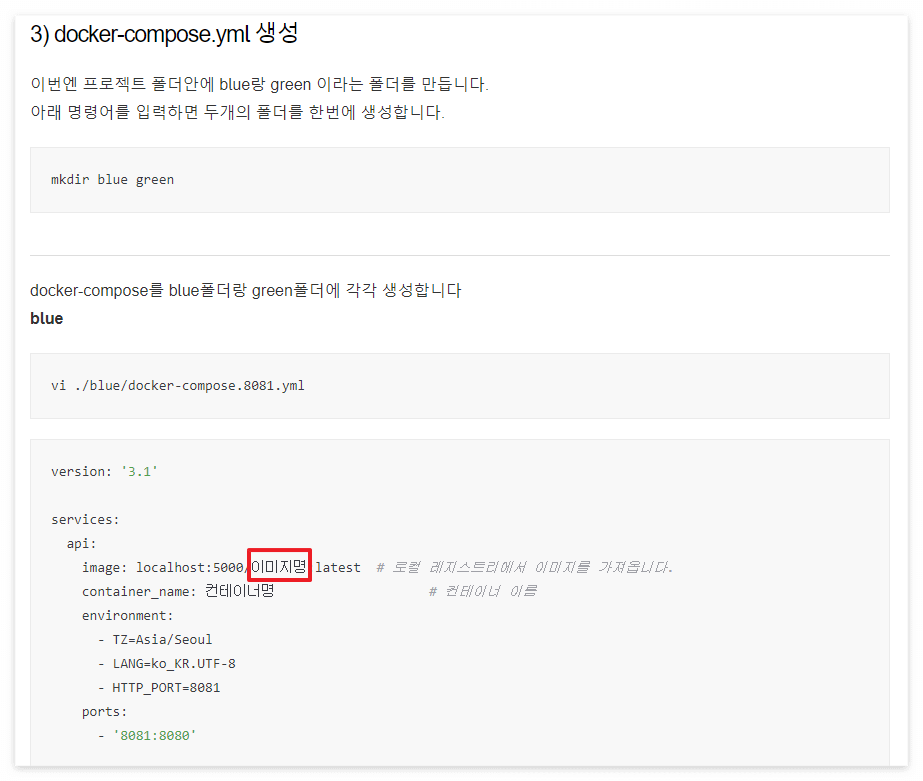

environment에 이미지 명은 3)에서 작성한 이미지명을 사용하면됩니다.

위에서 설명한 3)docekr-compose.yml생성



git clone stage에서 자신의 credential id는

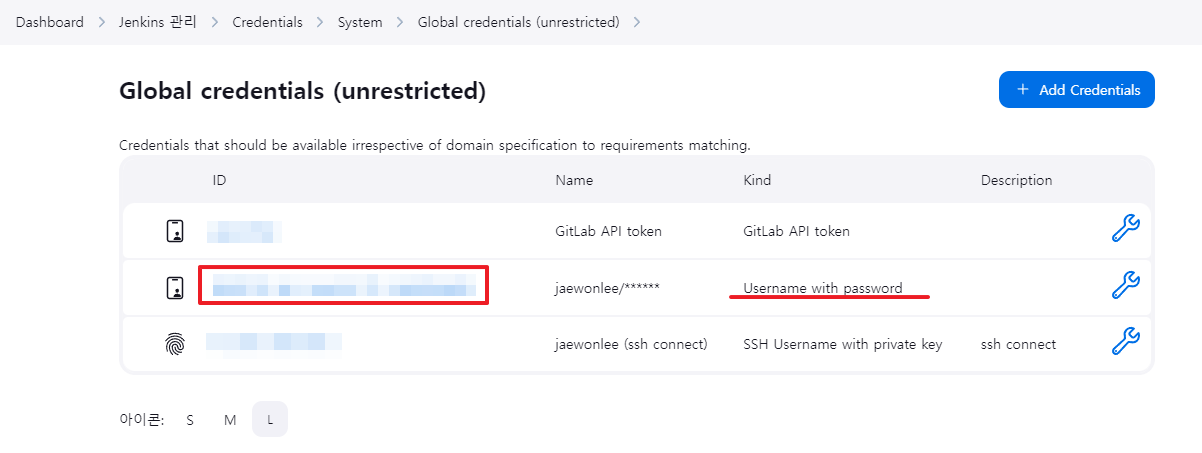

Jenkins웹 > Dashboard > Jenkins 관리 > Credentials > System > Global credentials 에

Kind가 Username with passworld 인 행의 ID 값을 입력하시면 됩니다.

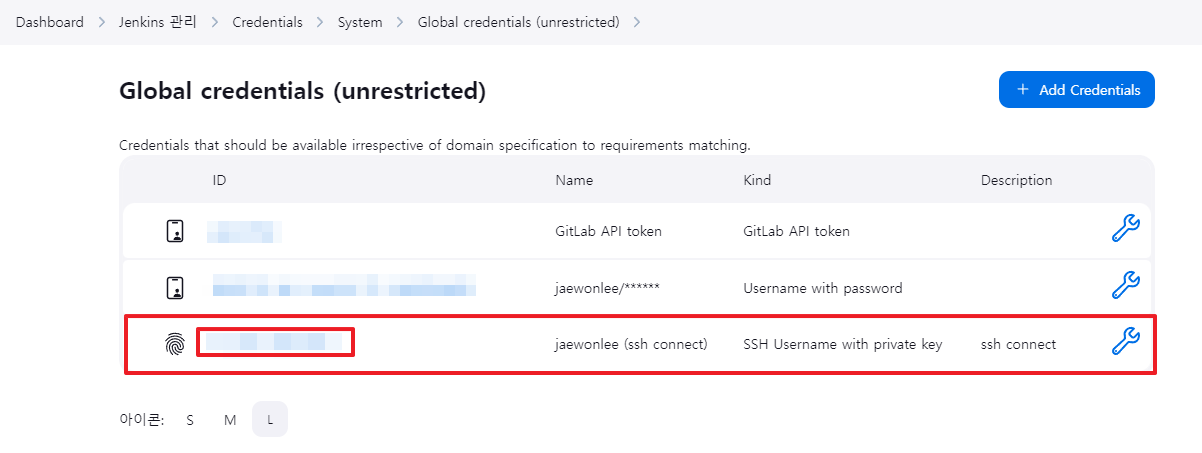

자신의 SSH credential명은

6) 에서 설정했던 부분중 ID에 해당되는 내용인데

저와 동일하게 하셨다면

my-credentials-ssh 가 되겠네요!

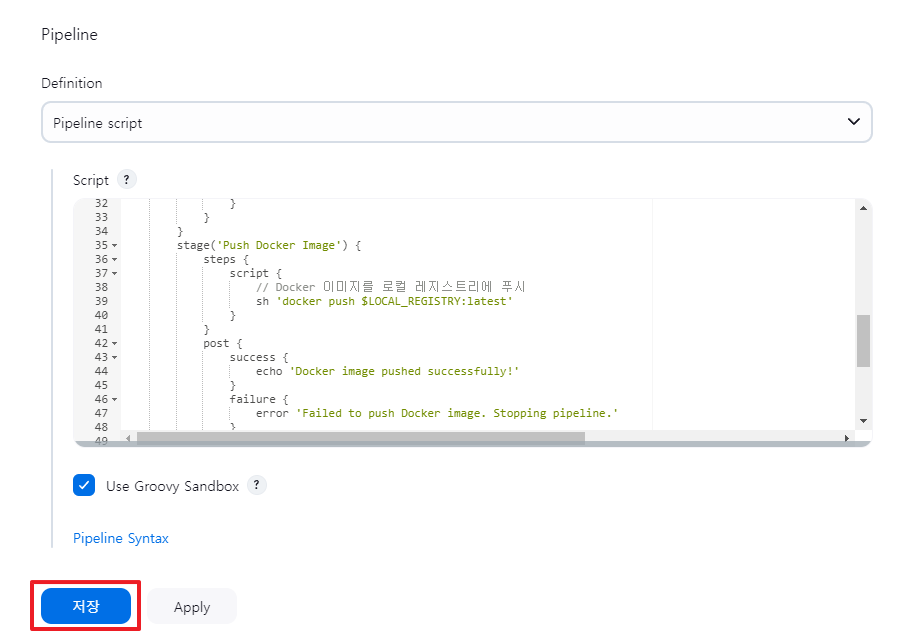

작성을 완료하셨다면 저장버튼을 누릅니다.





---



8) 테스트

지금까지의 내용들을 COMMIT 하신 후 push를 합니다.

현재 내프로젝트에 아래 파일들이 다 들어가있어야합니다.

/opt/
  your-project/
    │
    ├── blue/
    │   └── docker-compose.8080.yml
    │
    ├── green/
    │   └── docker-compose.8081.yml
    │
    ├── Dockerfile
    │
    └── deploy-script.sh

git status
git add .
git commit -m "cicd structure"
git push



41트만에 성공...



다했는데도 웹 접속이 안된다면

방화벽 확인

sudo firewall-cmd --zone=public --add-port=8080/tcp --permanent
sudo firewall-cmd --reload
sudo firewall-cmd --list-ports
