Apache Airflow 사용법, 순차실행

Apache airflow



예를들면

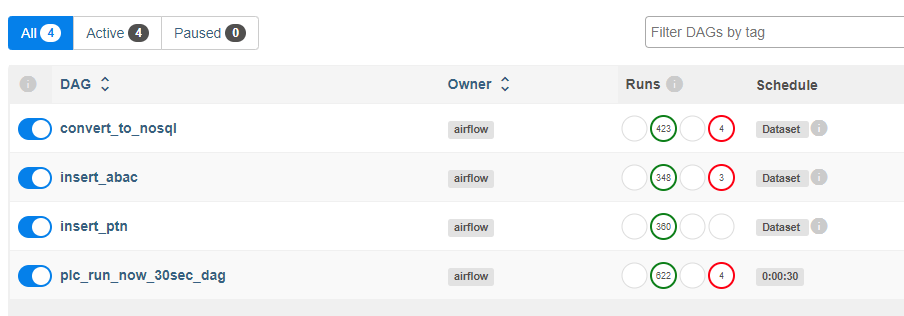

plc_run_now_30sec_dag -> convert_to_nosql -> insert_abac, insert_ptn

위 순서대로 실행해야한다고 가정해보겠습니다. (맨마지막 2개는 병렬로 실행)



A dag가 끝나야 B dag 가 실행되게 하고싶었습니다.

여러가지 방법이 있었는데 저는 dataset을 활용했습니다.

dag가 성공적으로 종료되면 dataset에 업데이트 신호를 전파하고

B dag에서 그 업데이트 신호를 인지하면 실행되게끔 trigger를 설정했습니다.

결과적으로 A dag에서 B dag를 직접 호출 및 실행하지 않고도 실행할 수 있습니다.





1. plc_run_now_30sec_dag.py

API 호출하는 dag입니다.

API호출을 위해 SimpleHttpOperator를 사용합니다.

from datetime import datetime, timedelta
from airflow import DAG
from airflow.operators.empty import EmptyOperator
from airflow.providers.http.operators.http import SimpleHttpOperator
from airflow.datasets import Dataset

# A-DAG가 성공적으로 API를 호출했음을 알리는 Dataset 정의
ds_run_now_done = Dataset("dataset://run-now-done")

# DAG 정의: 30초 간격으로 실행되며, 과거 실행은 catchup=False로 건너뜀
with DAG(
    dag_id="plc_run_now_30sec_dag",                # DAG 고유 이름
    start_date=datetime(2025, 6, 30),              # 스케줄 기준 시작일 (고정된 과거 날짜)
    schedule_interval=timedelta(seconds=30),       # 30초마다 실행
    catchup=False,                                 # 과거 미실행 주기 건너뜀
    max_active_runs=1,                             # 동시에 하나의 실행만 허용
    default_args={                                 # 기본 인자: 재시도 설정
        "retries": 2,                              # 실패 시 최대 2회 재시도
        "retry_delay": timedelta(minutes=1),       # 재시도 간격 1분
    },
) as dag:

    # 시작 표시용 빈 연산자(의존성 구분용)
    start = EmptyOperator(
        task_id="start",                           # 태스크 아이디
    )

    # 외부 API를 호출하는 태스크
    call_run_now_api = SimpleHttpOperator(
        task_id="call_run_now_api",                # 태스크 아이디
        http_conn_id="backend_api",                # Admin > Connections에 등록된 HTTP 커넥션 아이디
        endpoint="/api/run-now",                   # 호출할 API 경로
        method="POST",                             # HTTP 메서드
        headers={"Content-Type": "application/json"},  # HTTP 헤더
        data='{"trigger":"airflow"}',              # POST 바디 데이터
        log_response=True,                         # 응답 내용을 로그에 남김
        outlets=[ds_run_now_done],                 # 성공 시 Dataset에 “업데이트” 신호 전파
    )

    # 태스크 순서 정의: start  → call_run_now_api
    start >> call_run_now_api

outlets에 넣어주면 업데이트 신호가 전파됩니다.

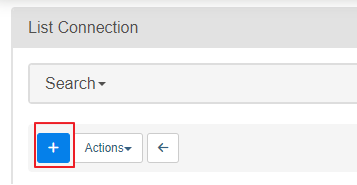

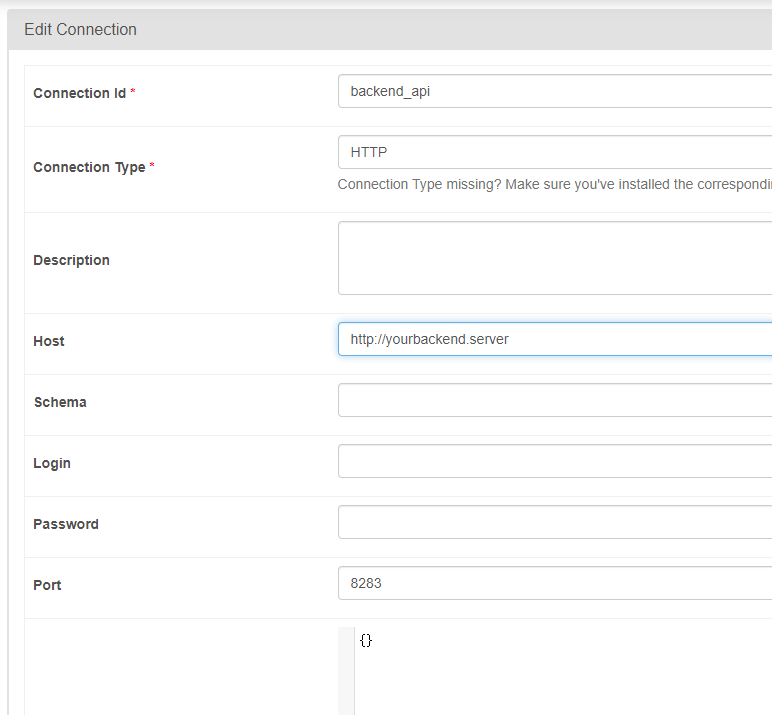

하단에 backend_api 생성하는법







2. convert_to_sql.py

postgreSQL에서 함수를 호출하는 dag입니다.

PostgresOperator를 사용합니다.



앞단에서 만든 데이터셋을 schedule에 넣으면

데이터셋이 업데이트 될때 실행되게 됩니다.



마찬가지로 convert_to_sql 도 다음에 실행해야할 dag가 있기때문에

새 dataset을 만들어줍니다.(ds_nosql_done)

from datetime import datetime, timedelta
from airflow import DAG
from airflow.datasets import Dataset
from airflow.providers.postgres.operators.postgres import PostgresOperator

# ─────────────────────────────────────────────────────────────────────────────
# Dataset 정의
# A-DAG(plc_run_now_30sec_dag)가 API 호출 성공 시 생산하는 신호
ds_run_now_done = Dataset("dataset://run-now-done")
# B-DAG(convert_to_nosql)이 완료된 후 C-DAG로 전달할 신호
ds_nosql_done   = Dataset("dataset://nosql-done")
# ─────────────────────────────────────────────────────────────────────────────

with DAG(
    dag_id="convert_to_nosql",                # DAG 고유 이름
    start_date=datetime(2025, 6, 30),         # 스케줄 기준 시작일 (고정된 과거 날짜)
    schedule=[ds_run_now_done],               # ds_run_now_done 업데이트 시 자동 트리거
    catchup=False,                            # 과거 미실행 주기는 건너뜀
    max_active_runs=1,                        # 동시에 하나의 실행만 허용
    default_args={                            # 기본 인자: 재시도 설정
        "retries": 1,                         # 실패 시 1번 재시도
        "retry_delay": timedelta(minutes=2),  # 재시도 간격 2분
    },
) as dag:

    # PostgreSQL 함수 호출 태스크
    run_pg_function = PostgresOperator(
        task_id="run_meas_func",                      # 태스크 아이디
        postgres_conn_id="postgres_db",               # Admin > Connections에 등록된 Postgres 커넥션 ID
        sql='SELECT "YOURSCHEME".func_meas_data_to_raw_jsonb();',  # 실행할 SQL (함수 호출)
        autocommit=True,                              # 함수 내부 트랜잭션 처리 시 자동 커밋
        outlets=[ds_nosql_done],                      # 성공 시 ds_nosql_done Dataset 업데이트
    )

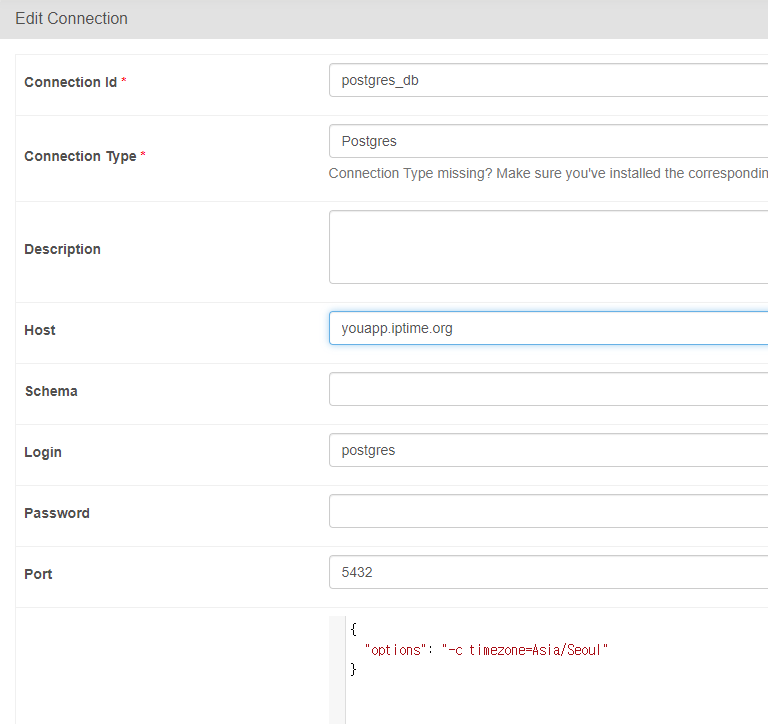

마찬가지로 작업전에 postgres connetion을 생성해야합니다.





3.insert_data.py

그다음 순서의 dag도 동일한 형식으로

앞단의 dataset을 schedule에 넣어줍니다.

from datetime import datetime
from airflow import DAG
from airflow.datasets import Dataset
from airflow.providers.postgres.operators.postgres import PostgresOperator

ds_nosql_done = Dataset("dataset://nosql-done")   # B-DAG이 생산

with DAG(
    dag_id="insert_data",
    start_date=datetime(2025, 6, 30),
    schedule=[ds_nosql_done],      # Dataset 트리거
    catchup=False,
    max_active_runs=1,
) as dag:

    run_insert_data = PostgresOperator(
        task_id="run_insert_data",
        postgres_conn_id="postgres_db",
        sql='SELECT "YOURSCHEME".insert_datata();',
        autocommit=True,
    )

    run_insert_data

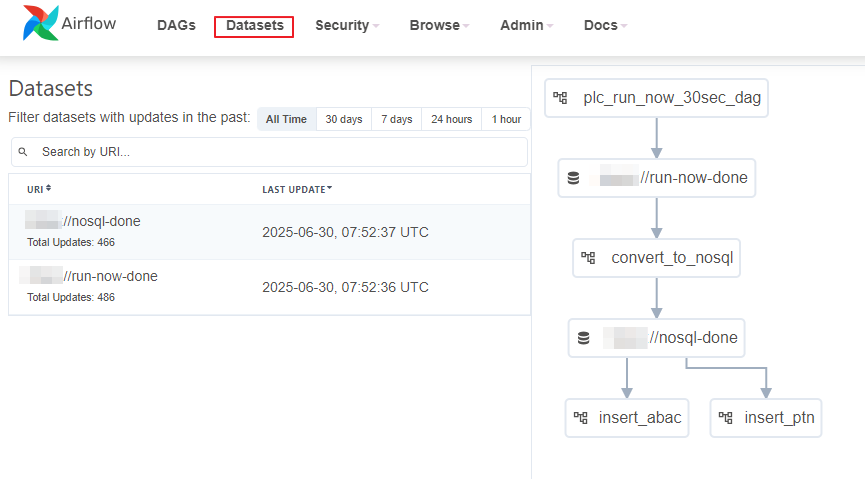

다 작성하면 Datasets탭을 눌러 flow를 확인할 수 있습니다.
